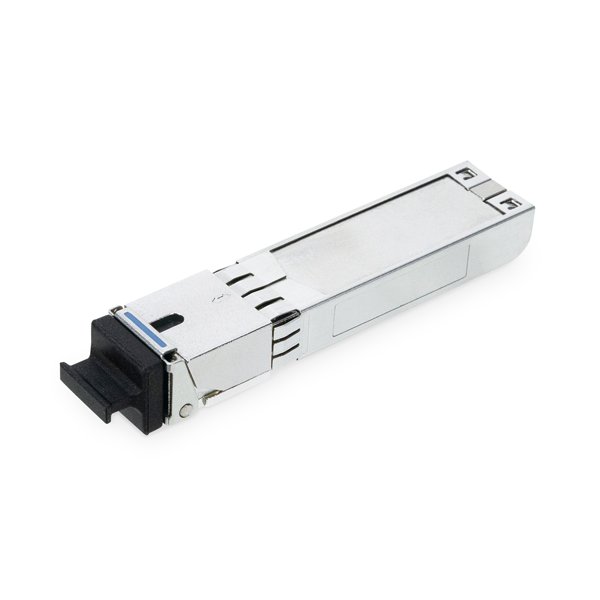

Planet XGPL-XGSFP-N1, OLT SFP+ Transciever, (ODN Class N1, Download 10G & Upload 10G/2.5G, TX: 1577nm, RX: 1270nm), 20k

Profesionální XGS-PON OLT SFP+ transceiver pro optické sítě nové generace s ODN Class N1.

Optický transceiver určený pro nasazení v XGS-PON OLT zařízeních poskytuje vysokorychlostní připojení až 10 Gb/s při downstreamu a podporuje duální režim 10G/2.5G upstream. Pracuje s vlnovými délkami TX: 1577 nm a RX: 1270 nm s dosažitelným dosahem až 20 km po standardním jednovidovém optickém vlákně 9/125 µm.

Transceiver je vybaven pokročilým burst-mode přijímačem s podporou duálních rychlostí a Digital Diagnostic Monitoring (DDM) funkcí pro sledování provozních parametrů. Jednotka splňuje přísné standardy RoHS 6 pro environmentální šetrnost.

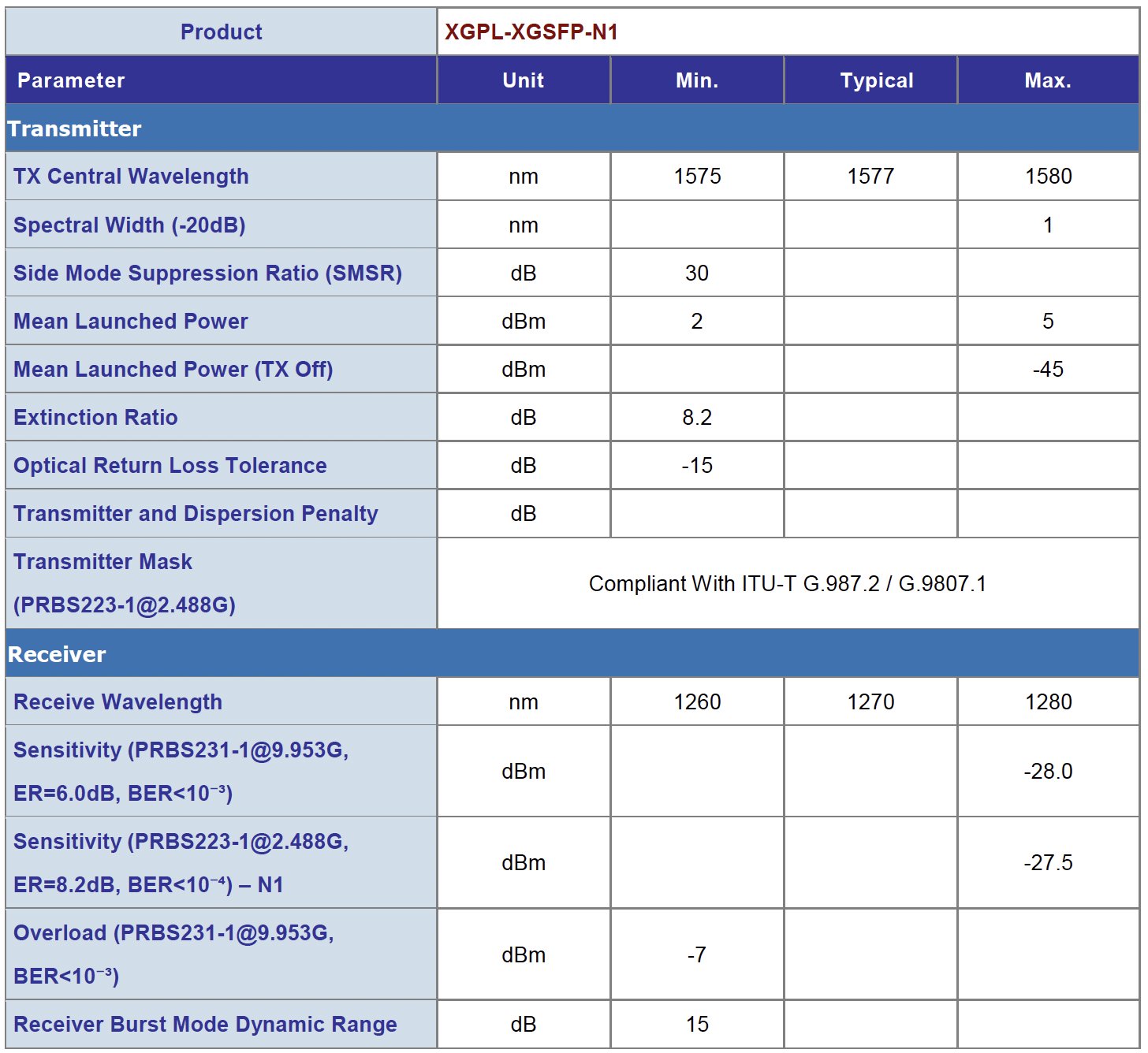

Pokročilé optické parametry
Transceiver pracuje s centrální vlnovou délkou 1577 nm (±3 nm) pro vysílání a přijímá signál na 1270 nm (±10 nm). Spektrální šířka je omezena na 1 nm při -20dB útlumu pro minimalizaci interference.

Vysoká citlivost přijímače
Přijímač dosahuje citlivosti až -28 dBm pro PRBS231-1 při 9.953G s BER < 10-3 a -27.5 dBm pro PRBS223-1 při 2.488G s BER ≤ 10-4. Dynamický rozsah v burst módu je 15 dB.

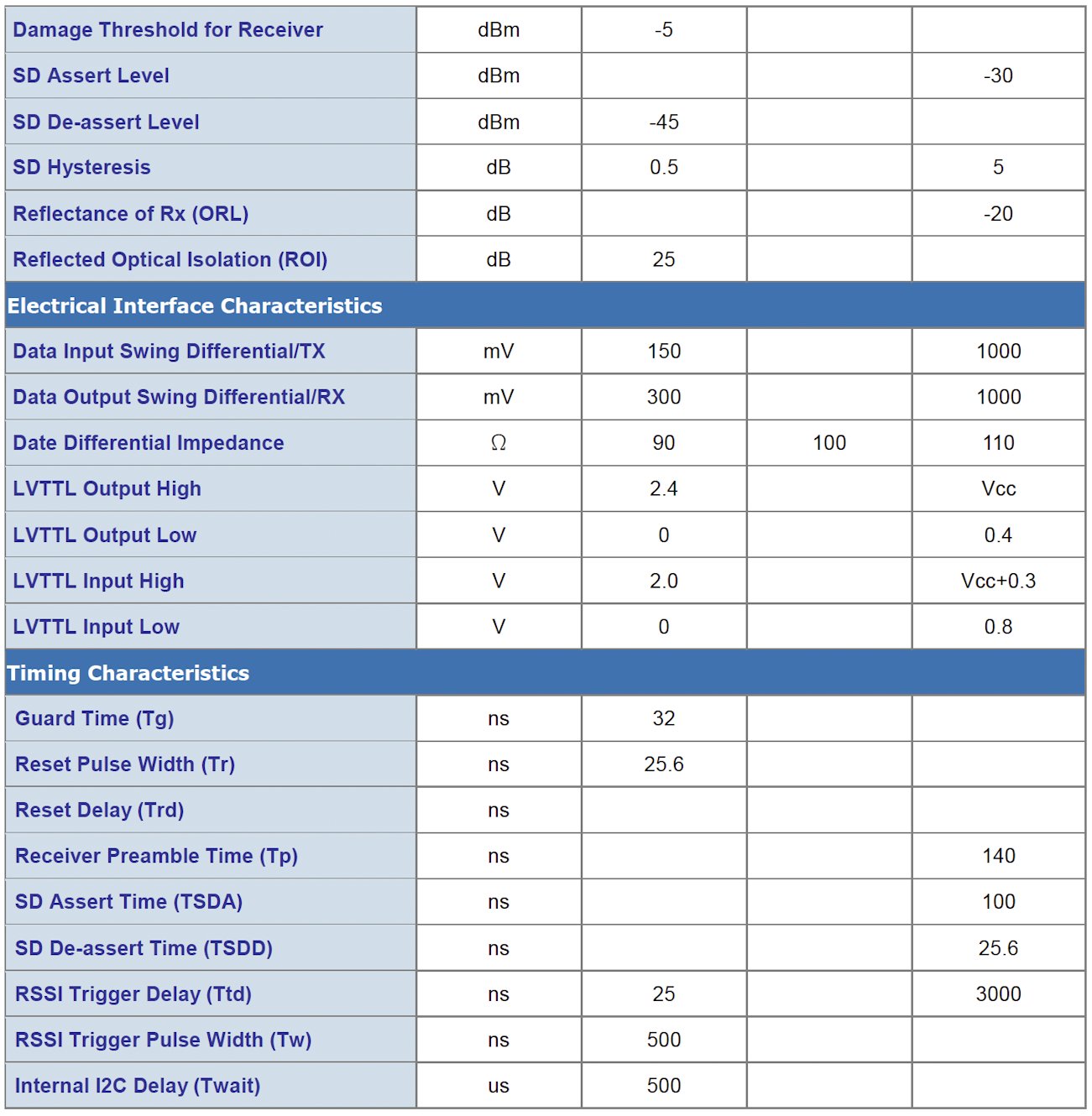

Elektrické rozhraní a timing
Diferenciální impedance 100 Ω (typicky), LVTTL kompatibilní vstupy a výstupy, Guard time (Tg) je 32 ns, reset pulse šířka 25,6 ns a RSSI trigger delay 25–3000 ns.

ZÁKLADNÍ SPECIFIKACE

Typ: XGS-PON OLT SFP+ transceiver
Třída: ODN Class N1
Vlnové délky: TX 1577 nm, RX 1270 nm
Rychlosti: 10G downstream, 10G/2.5G upstream
Dosah: až 20 km (9/125 µm vlákno)
Optický výkon: 2–5 dBm
Citlivost: -28 dBm (10G), -27.5 dBm (2.5G)
Konektor: SC (WDM)
Provozní teplota: -5 až +70 °C
Compliance: iTU-T G.987.2 / G.9807.1, RoHS 6
