PLANET TSN-900-2T2S

Špičkový průmyslový media konvertor s pokročilou technologií TSN pro kritické aplikace v reálném čase.

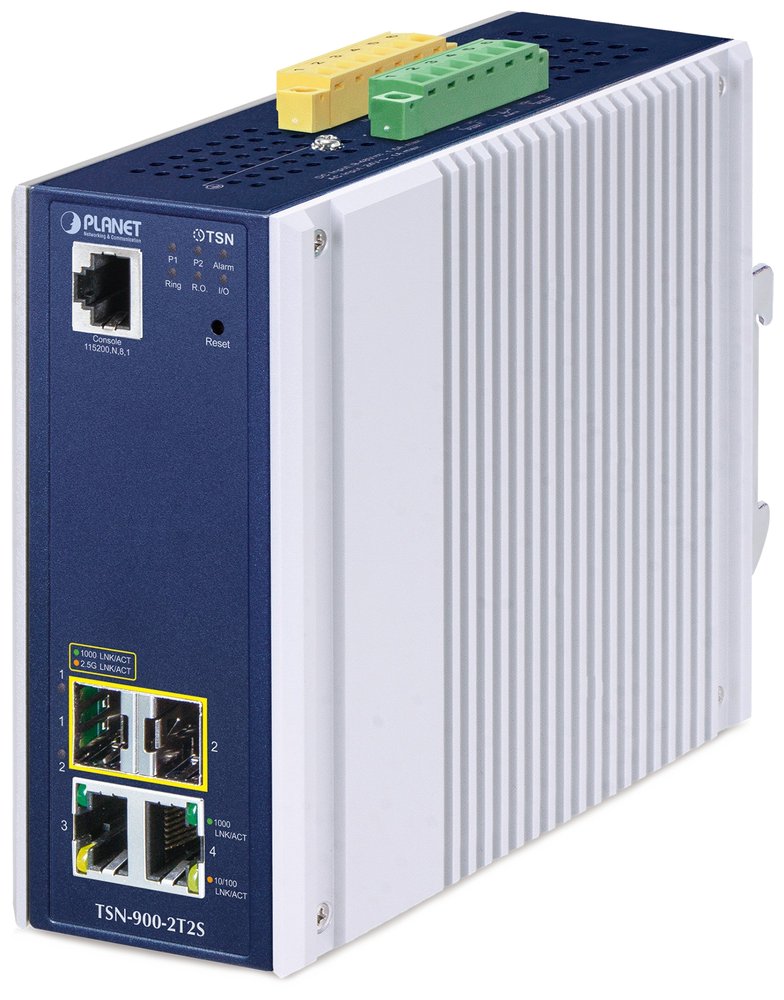

PLANET TSN-900-2T2S je inovativní průmyslový media konvertor s technologií Time-Sensitive Networking (TSN), který nabízí 2 porty 10/100/1000BASE-T a 2 porty 1G/2.5G SFP v robustním kovovém pouzdře s krytím IP30. Zařízení zajišťuje přenos kritických dat s extrémně nízkou latencí a podporuje IEEE 1588 Precision Time Protocol (PTPv2) pro přesnou časovou synchronizaci na všech portech.

Díky robustní konstrukci a provozní teplotě -40 až +75 °C je TSN-900-2T2S ideální pro nasazení v náročných průmyslových prostředích. Konvertor podporuje duální redundantní napájení (DC 9–48V nebo AC 24V) s ochranou proti přepólování a nabízí montáž na DIN lištu nebo na zeď pro flexibilní instalaci.

2 porty 10/100/1000BASE-T a 2 porty 1G/2.5G SFP pro flexibilní síťové připojení
Pokročilá TSN technologie s podporou IEEE 802.1AS-Rev gPTP, 802.1Qbv, 802.1Qbu, 802.1CB
Průmyslové provedení s krytím IP30 a provozní teplotou -40 až +75 °C
Duální redundantní napájení s ochranou proti přepólování
2 digitální vstupy (DI) a 2 digitální výstupy (DO) pro integraci s alarmy
Podpora ERPS (Ethernet Ring Protection Switching) s časem obnovení ≤ 10ms
Robustní L2 funkce včetně VLAN, QoS, IGMP/MLD snooping a Link Aggregation
Pokročilé zabezpečení včetně ACL, 802.1X, RADIUS/TACACS+ a DHCP Snooping
Možný monitoring mobilní aplikací CloudViewer Pro

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

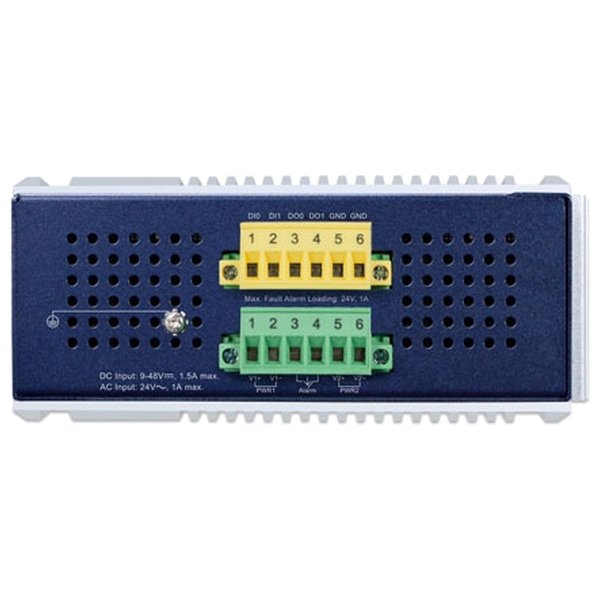

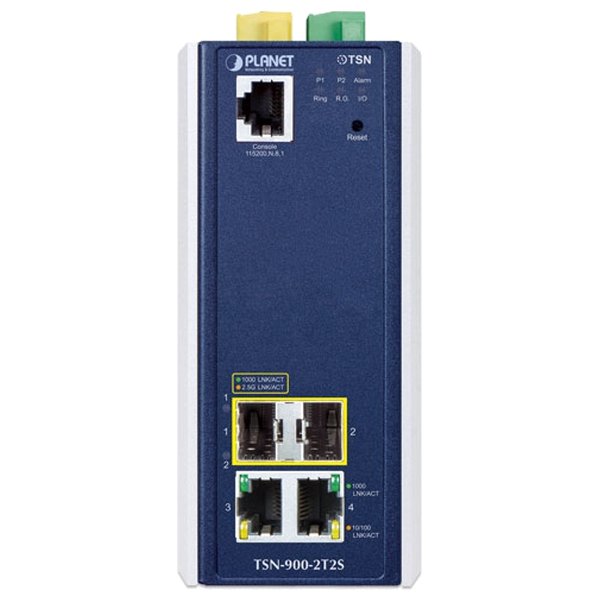

Porty: 2× 10/100/1000Base-T RJ-45, 2× 100/1000Base-X SFP, 1× konzolový port RJ-45 (RS-232), 1× 6pin svorkovnice (2× DI, 2× DO, 2× GND), 1× relé výstup (DC 24 V/ 1 A), 1× 6pin napájecí svorkovnice
Paměť: 64 MB flash, 1024 MB SDRAM
Propustnost: přepínací kapacita 14 Gbps, rychlost přepínání 10,41 Mpps (64 bajtů)
Podpora přenosu: Jumbo Frame až 10 KB
Provedení: montáž na DIN lištu nebo na stěnu
Napájení: duální vstup, DC 9–48 V nebo AC 24 V, maximální příkon 10,18 W (napájecí adaptér není součástí balení)
Ochrana: ESD ochrana do 5 kV DC, přepěťová ochrana do 6 kV DC
Provozní teplota: -40 až +75 °C
Rozměry: 135 × 135 × 60 mm
Hmotnost: 949 g

Funkce administrace:
Správa: konzole přes RJ-45, Telnet, Web (HTTP/HTTPS), SNMP v1/v2c/v3, SSH v2, TLS v1.2
Řízení přístupu: ACL dle IP/MAC/Ethertype/protokol/VLAN/DSCP/802.1p, až 512 pravidel
TSN (Time-Sensitive Networking) protokoly a synchronizace:
IEEE 1588v2 PTP (Precision Time Protocol)
PTP Master, PTP Slave
IEEE1588 (Time Stamping)
802.1AS-Rev gPTP
802.1Qbv (Time-aware Scheduling)
802.1Qch (Cyclic Queuing and Forwarding)
802.1Qci (Per Stream Filtering and Policing)
802.1CB (replikace a eliminace rámců pro bezproblémovou redundanci)
IEEE 802.1Qbu Frame Preemption
IEEE 802.3br Interspersing Express Traffic (IET)
L3 routing: až 8 VLAN rozhraní, 32 statických tras, IPv4/IPv6 statické směrování (SW routing)
ACL filtr a bonding:
IP ACL – filtrování provozu dle IP adresy
MAC ACL – filtrování provozu dle MAC adresy
Priorizace provozu QoS: klasifikace provozu, striktní priorita a WRR, 8 úrovní priorit přepínání
Podpora VLAN:
IEEE 802.1Q (tagged VLAN)
IEEE 802.1ad Q-in-Q
Private VLAN Edge (PVE)
Izolace portů
VLAN podle MAC
VLAN podle protokolu
Voice VLAN
VLAN podle IP podsítě
Multicast VLAN Registration (MVR)
GVRP
Podpora až 4K VLAN skupin (z 4096 ID)
Spanning Tree Protocol:

STP – IEEE 802.1d
RSTP – IEEE 802.1w
MSTP – IEEE 802.1s
BPDU Guard
BPDU filtr
BPDU transparent
Port mirroring: RX, TX, RX+TX, many-to-one
Agregace linek: IEEE 802.3ad LACP, až 3 trunk skupiny, max. 6 portů na skupinu
Multicast: IGMP v1/v2/v3 s querier funkcí (až 255 skupin), MLD v1/v2 s querier funkcí (až 255 skupin)
Autentizace připojených zařízení: IEEE 802.1x, RADIUS, TACACS+
LLDP: ano (automatická detekce zařízení)
Diagnostika kabeláže: SFP-DDM
